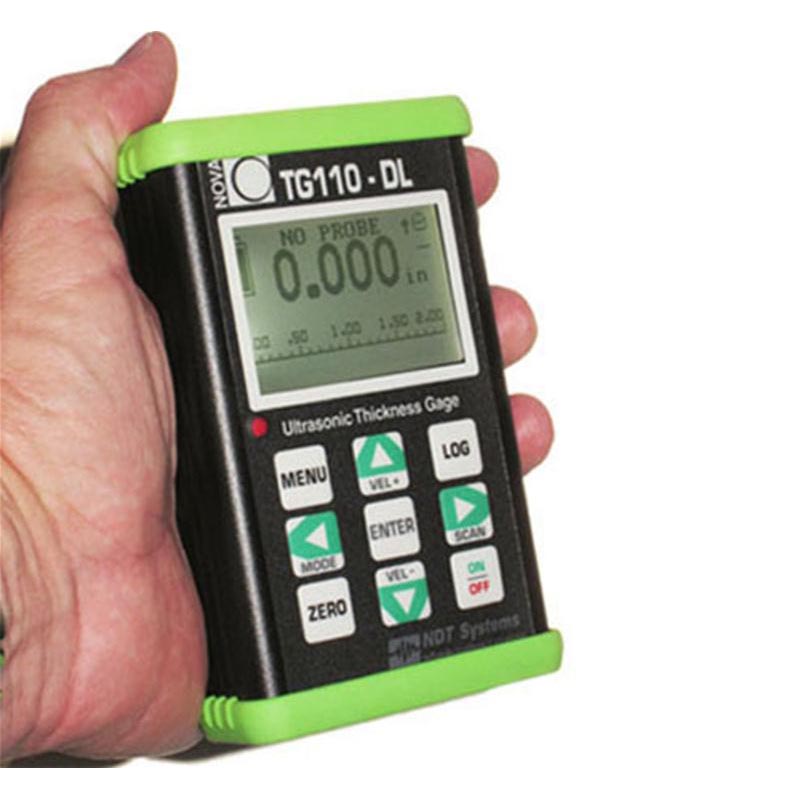

Ultrasonik Kalınlık Ölçüm Cihazı Nedir ve Endüstriyel Önemi Nelerdir?

Ultrasonik kalınlık ölçüm cihazları (kalınlık ölçerler); endüstriyel tesislerde, imalat hatlarında ve periyodik bakım süreçlerinde, malzemelerin cidar kalınlıklarını tek taraftan erişim sağlayarak tahribatsız bir şekilde ölçmek amacıyla geliştirilmiş yüksek hassasiyetli NDT (Tahribatsız Muayene) ekipmanlarıdır. Özellikle içi dolu boru hatları, basınçlı kaplar, depolama tankları, gemi gövdeleri ve döküm parçalar gibi çift taraflı fiziksel ölçümün (kumpas veya mikrometre ile) imkansız olduğu yapılarda kritik rol oynarlar. Bu cihazlar, zamanla meydana gelen korozyon, erozyon ve aşınma kaynaklı cidar kayıplarını mikron düzeyinde tespit ederek katastrofik malzeme hasarlarının ve işletme duruşlarının önüne geçer.

Ultrasonik Kalınlık Ölçüm Cihazları Nasıl Çalışır?

Ultrasonik kalınlık ölçerler, akustik ses dalgalarının malzeme içindeki yayılım hızını ve "Darbe-Yankı" (Pulse-Echo) kinematik prensibini esas alarak çalışır:

• Akustik Dalga Üretimi ve İletim: Cihaza bağlı ultrasonik prob (transdüser), piezoelektrik kristaller vasıtasıyla yüksek frekanslı bir ses dalgası üretir. Bu dalga, yüzeydeki kuplant (jel/yağ) yardımıyla malzeme içine iletilir.
• Yansıma ve Uçuş Süresi (ToF) Analizi: Ses dalgası malzeme içinde doğrusal olarak ilerler ve malzemenin arka duvarından (iç yüzeyinden) geri yansır. Cihazın hassas kronometresi, ses dalgasının gidiş ve dönüş süresini (Time of Flight) milisaniyeler düzeyinde ölçer.
• Kalınlık Hesabı ve Kalibrasyon: Malzemenin metalurjik yapısına göre önceden tanımlanmış ses hızı (örn. karbon çeliği için ~5920 m/s) ile uçuş süresi çarpılarak malzemenin net kalınlığı hesaplanır.

Bu nedenle, doğru ölçüm için test öncesinde malzemeye uygun ses hızı kalibrasyonu (sound velocity calibration) yapılması zorunludur.

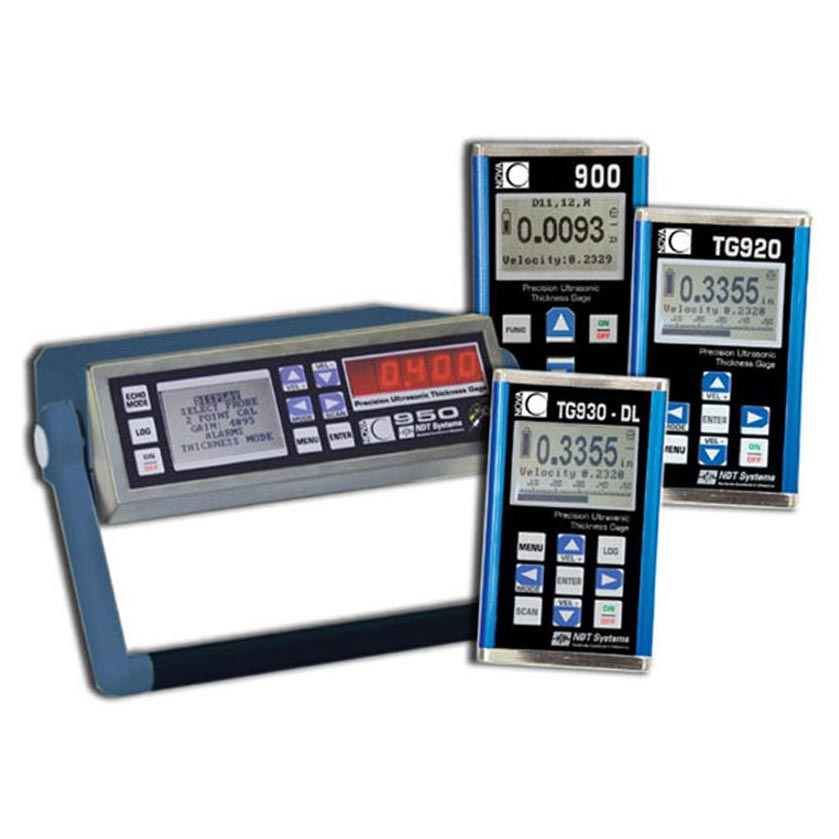

Teknolojilerine Göre Ultrasonik Kalınlık Ölçer Çeşitleri Nelerdir?

Endüstriyel uygulamalardaki yüzey kalitesine ve hedeflenen ölçüm hassasiyetine göre kalınlık ölçüm cihazları iki temel kategoride sınıflandırılır:

• Korozyon Tipi Kalınlık Ölçerler (Çift Kristalli - Dual Element): Bir kristalin ses gönderdiği, diğerinin ise yansıyan ekoyu yakaladığı özel problar kullanır. Pürüzlü, korozyonlu, karıncalanmış (pitting) ve yüksek sıcaklıktaki iç yüzeylere sahip boru ve tankların cidar kalınlığı takibinde en güvenilir çözümdür.
• Hassas Kalınlık Ölçerler (Tek Kristalli - Single Element): Çok yüksek frekanslı tek bir kristal mimarisiyle çalışır. İnce saclar, plastik enjeksiyon ürünleri, camlar, çok katmanlı kompozitler ve otomotiv/havacılık bileşenlerinde ultra yüksek hassasiyetli (0.001 mm çözünürlükte) ölçüm gerçekleştirmek üzere optimize edilmiştir.

Doğru Kalınlık Ölçüm Cihazı Seçerken Nelere Dikkat Edilmelidir?

Maksimum ölçüm kararlılığı ve tekrarlanabilirlik için cihaz ve prob konfigürasyonunda şu teknik parametreler analiz edilmelidir:

• Malzeme Tipi ve Et Kalınlığı Aralığı: Çok ince plastik veya cam malzemeler için yüksek frekanslı (10-20 MHz) hassas cihazlar gerekirken; kalın döküm veya plastik yapılar gibi ses sönümlenmesi yüksek malzemelerde düşük frekanslı (1-2.25 MHz) problar tercih edilmelidir.
• Yüzey Sıcaklığı: İşletme halindeki sıcak hatlarda (örn. petrokimya tesislerindeki buhar boruları) standart problar zarar görür. Bu durumlarda 500°C'ye kadar dayanabilen özel termal problar ve yüksek sıcaklık kuplantları kullanılmalıdır.

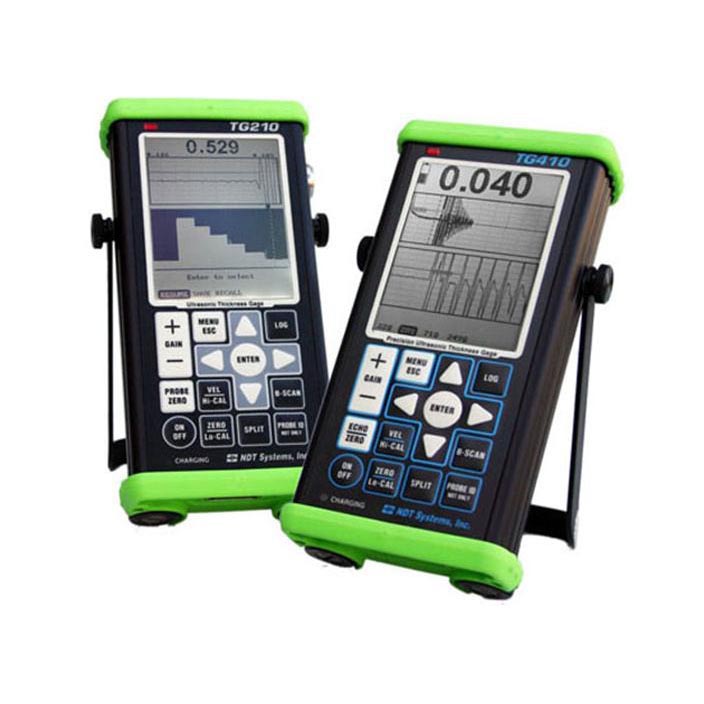

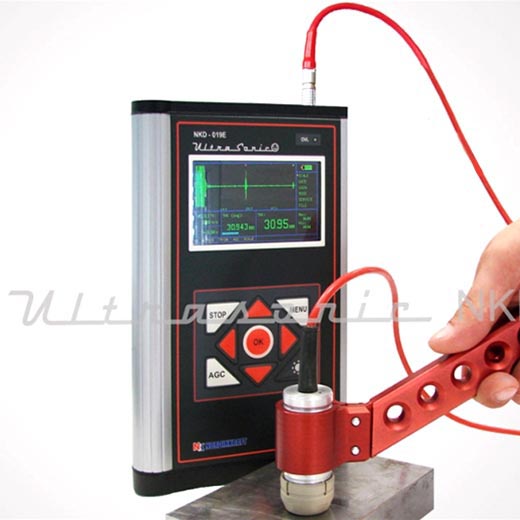

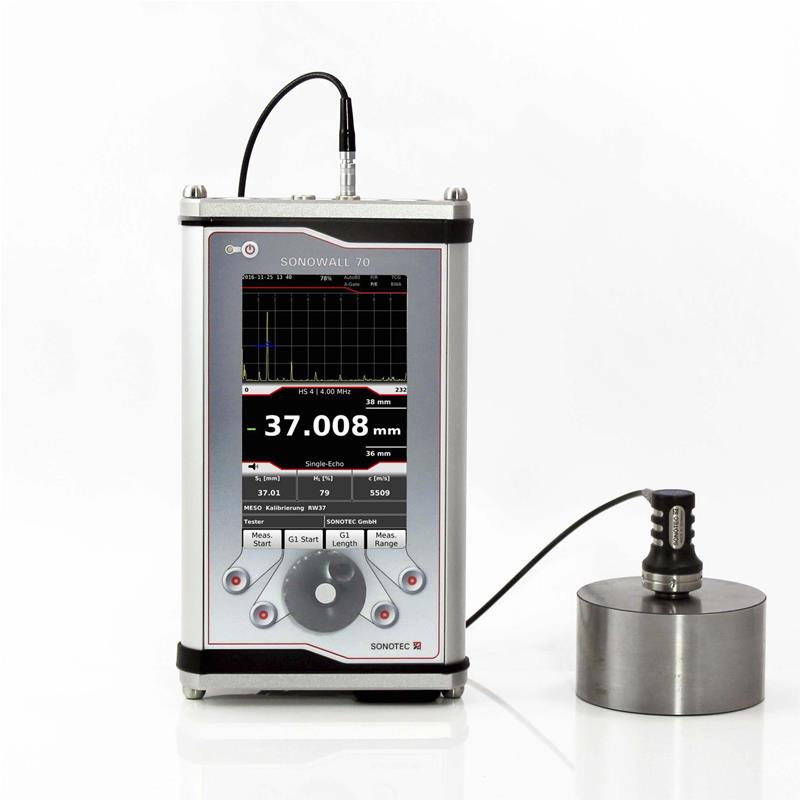

• A-Scan ve B-Scan Grafik Gereksinimi: Sadece sayısal değer veren temel modellerin aksine, gelişmiş cihazlarda yer alan A-Scan (yankı dalga formu) ve B-Scan (kesit korozyon profili) özellikleri, boyalı yüzeylerin altındaki gerçek metal kalınlığının (Echo-to-Echo) doğrulanmasını ve korozyon geometrisinin görselleştirilmesini sağlar. Troy-Met, uluslararası standartlara (ASTM E797, EN 14127) tam uyumlu, geniş prob ve cihaz portföyü ile tesislerinizin korozyon ve kalite kontrol süreçlerine profesyonel mühendislik çözümleri sunmaktadır.
