Tahribatsız Muayenede Endüstriyel Radyografi (RT) Nedir?
Endüstriyel radyografi, malzeme ve bileşenlerin iç yapısındaki hacimsel süreksizlikleri, döküm boşluklarını ve kaynak hatalarını tespit etmek amacıyla yüksek enerjili elektromanyetik dalgaların (akustik olmayan radyasyon) kullanıldığı ileri düzey bir tahribatsız muayene (NDT) yöntemidir. Endüstri literatüründe RT (Radiographic Testing) olarak kısaltılan bu yöntem; dökümhaneler, boru hattı inşaatları, nükleer santraller, havacılık ve tersane gibi yüksek riskli ve sızdırmazlık gerektiren kritik imalat alanlarında birincil kalite güvence standardı olarak kabul edilir.
Endüstriyel Radyografi Cihazları Nasıl Çalışır?
Endüstriyel radyografinin çalışma mekanizması, yüksek penetrasyon kabiliyetine sahip X-ışınları veya Gama (γ) ışınlarının, farklı yoğunluk ve kalınlıktaki malzemeler tarafından farklı oranlarda sönümlenmesi (absorbe edilmesi) prensibine dayanır:
- Işın Emisyonu: Muayene edilecek malzemenin et kalınlığına ve metalurjik yapısına göre seçilen bir radyasyon kaynağı (X-ışını tüpü veya Se-75, Ir-192 gibi gama izotopları) vasıtasıyla yüksek enerjili fotonlar üretilir.
- Malzeme Penetrasyonu: Üretilen bu ışınlar test nesnesine yönlendirilir. Işınlar malzeme içerisinden geçerken; malzemenin atom numarası, yoğunluğu ve kalınlığı ile orantılı olarak enerji kaybeder.
- Süreksizlik Etkisi: Malzeme içinde bir çatlak, cüruf kalıntısı, inklüzyon veya gaz gözenği (porozite) gibi boşluklar varsa, bu bölgelerdeki yoğunluk ana malzemeye göre daha düşük olduğundan ışınlar daha az sönümlenerek karşı tarafa geçer.
- Görüntü Oluşumu (Detektör): Malzemenin arkasına yerleştirilen konvansiyonel radyografik film, Bilgisayarlı Radyografi (CR) fosfor plağı veya Dijital Radyografi (DR) düz panel detektörü (FPD) üzerine düşen ışın yoğunluğu, malzemenin iç yapısının iki boyutlu bir izdüşüm haritasını (radyogram) oluşturur. Görüntü işleme yazılımları veya film banyo süreçleri sonrasında iç kusurlar koyu/açık kontrast farklarıyla operatör tarafından analiz edilir.
Endüstriyel Radyografinin Kullanım Alanları ve Tespit Edilen Kusurlar Nelerdir?
Hacimsel hataları görüntülemedeki üstün hassasiyeti sayesinde endüstriyel radyografi, geometrisi karmaşık veya et kalınlığı yüksek olan birçok kritik mühendislik yapısında uygulanır. Başlıca kullanım alanları ve tespit ettiği süreksizlik türleri şunlardır:

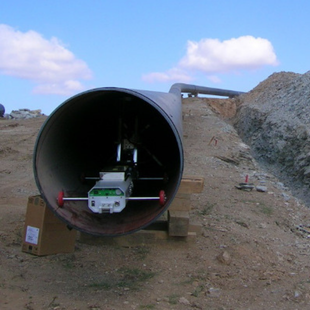

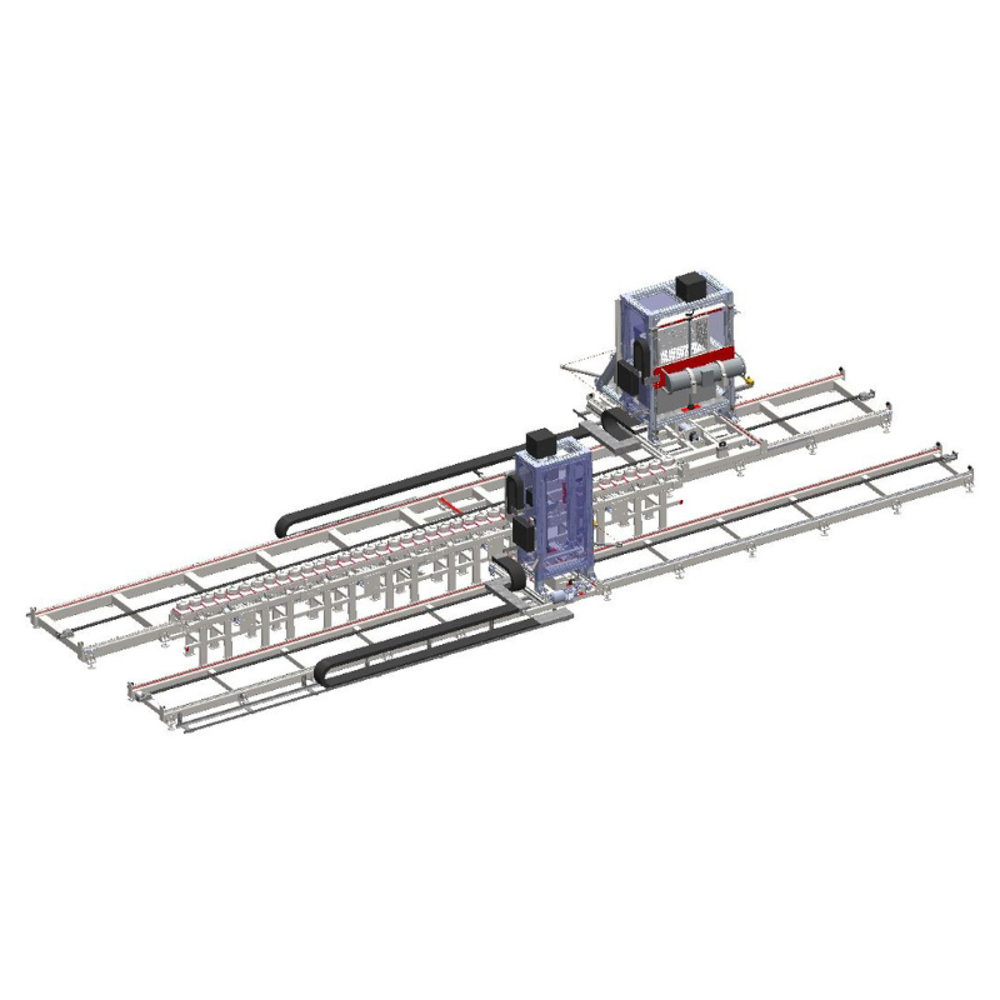

- Kaynaklı İmalatlar ve Boru Hatları: Yüksek basınçlı tanklar, petrol-gaz boru hatları ve penstokların kaynak dikişlerinde meydana gelen kök çatlakları, nüfuziyetsizlik, yanma olukları ve cüruf çizgilerinin tespiti.
- Döküm ve Dövme Sanayisi: Büyük döküm bloklar ve parça imalatlarında sıvı metalin katılaşması sırasında oluşan mikro/makro gözenekler, çekme boşlukları (shrinkage) ve soğuk yırtılmalar.
- Havacılık ve Savunma: Türbin kanatları, kompozit sandviç yapılar ve motor bloklarındaki gizli mikro çatlaklar ile malzeme içi yabancı madde inklüzyonlarının haritalandırılması.
Endüstriyel Radyografi Yönteminin Avantajları Nelerdir?
Malzeme bilimi ve endüstriyel denetim süreçlerinde radyografik muayeneyi vazgeçilmez kılan temel teknik ve operasyonel avantajlar şunlardır:
- Kalıcı ve İzlenebilir Veri Arşivi: Elde edilen radyogramlar (filmler veya dijital dosyalar), muayene sonuçlarının yıllar sonra bile yeniden incelenmesine, denetlenmesine ve dijital olarak arşivlenmesine (DICONDE standardında) imkan tanır.
- Yüksek Hacimsel Hata Hassasiyeti: Malzemenin derinliklerinde yer alan, yönelimi ne olursa olsun tüm boşluk, gözenek ve inklüzyonları milimetrik doğrulukla ve geometrisini bozmadan görselleştirir.
- Çok Yönlü Malzeme Uyumluluğu: Demir esaslı metaller, paslanmaz çelikler, alüminyum ve titanyum gibi hafif alaşımların yanı sıra gelişmiş seramikler ve çok katmanlı kompozitlerde de yüksek performans gösterir.
- Minimum Yüzey Hazırlığı İhtiyacı: Ultrasonik testlerin aksine, pürüzlü veya kaplamalı yüzeylerde bile kuplant sıvısı gerektirmeksizin penetrasyon sağlar, parça hazırlama maliyetlerini düşürür.
Dijital ve Konvansiyonel Radyografi Arasındaki Farklar Nelerdir?
Gelişen NDT teknolojileri ile birlikte geleneksel filmli radyografinin yerini alan Dijital Radyografi (DR) ve Bilgisayarlı Radyografi (CR) sistemleri; kimyasal banyo süreçlerini ve karanlık oda ihtiyacını tamamen ortadan kaldırmıştır. Dijital sistemler, saniyeler içinde görüntü elde etme kabiliyetiyle muayene sürelerini %80'e varan oranda kısaltır, radyasyon dozaj gereksinimini düşürür ve çevre dostu bir test altyapısı sunar. Troy-Met, uluslararası standartlara (ASME Sec V, EN ISO 17636-2) tam uyumlu dijital radyografi detektörleri, taşınabilir X-ışını tüpleri ve yüksek çözünürlüklü tarama sistemlerini, endüstriyel tesislerinizin güvenliği için uzman teknik ve mühendislik desteğiyle sektöre sunmaktadır.
