Dijital Radyografi (DR) Nedir ve Endüstriyel Muayenedeki Önemi Nelerdir?
Dijital radyografi (DR); endüstriyel tesislerde imalat kalitesini doğrulamak, yapısal bütünlüğü korumak ve hacimsel kusurları tespit etmek amacıyla X-ışını veya gama radyasyonu kullanan ileri düzey bir tahribatsız muayene (NDT) teknolojisidir. Geleneksel filmli radyografinin yerini alan bu modern sistem; kimyasal banyo ve karanlık oda süreçlerini tamamen ortadan kaldırarak yüksek çözünürlüklü dijital dedektörler (Flat Panel Detectors - FPD) vasıtasıyla malzemelerin iç yapısını saniyeler içinde bilgisayar ekranına taşır. Üretim hatalarının erken aşamada yakalanması, malzeme sarfiyatının önlenmesi ve kalite kontrol süreçlerinin optimize edilmesi açısından endüstriyel tesislerin dijital dönüşümündeki en kritik halkalardan biridir.
Endüstriyel Dijital Radyografi Nasıl Çalışır?
Endüstriyel dijital radyografi sistemlerinin çalışma prensibi, radyasyon fotonlarının malzeme içinden geçerek dijital sensör matrisleri tarafından yakalanması ve yazılımsal olarak verileştirilmesi esasına dayanır:
- Radyasyon Emisyonu ve Penetrasyon: X-ışını tüpü veya radyoaktif izotop kaynaktan çıkan yüksek enerjili ışınlar test nesnesine yönlendirilir.
- Yoğunluk Farkı ve Sönümlenme: Işınlar malzeme içinden geçerken malzemenin et kalınlığı, atom numarası ve yoğunluğuna bağlı olarak sönümlenir. İç yapıda yer alan çatlak, gözenek, inklüzyon veya nüfuziyetsizlik gibi kusurlar ana malzemeye göre daha az yoğun olduğundan, ışınlar bu bölgelerden daha az sönümlenerek geçer.

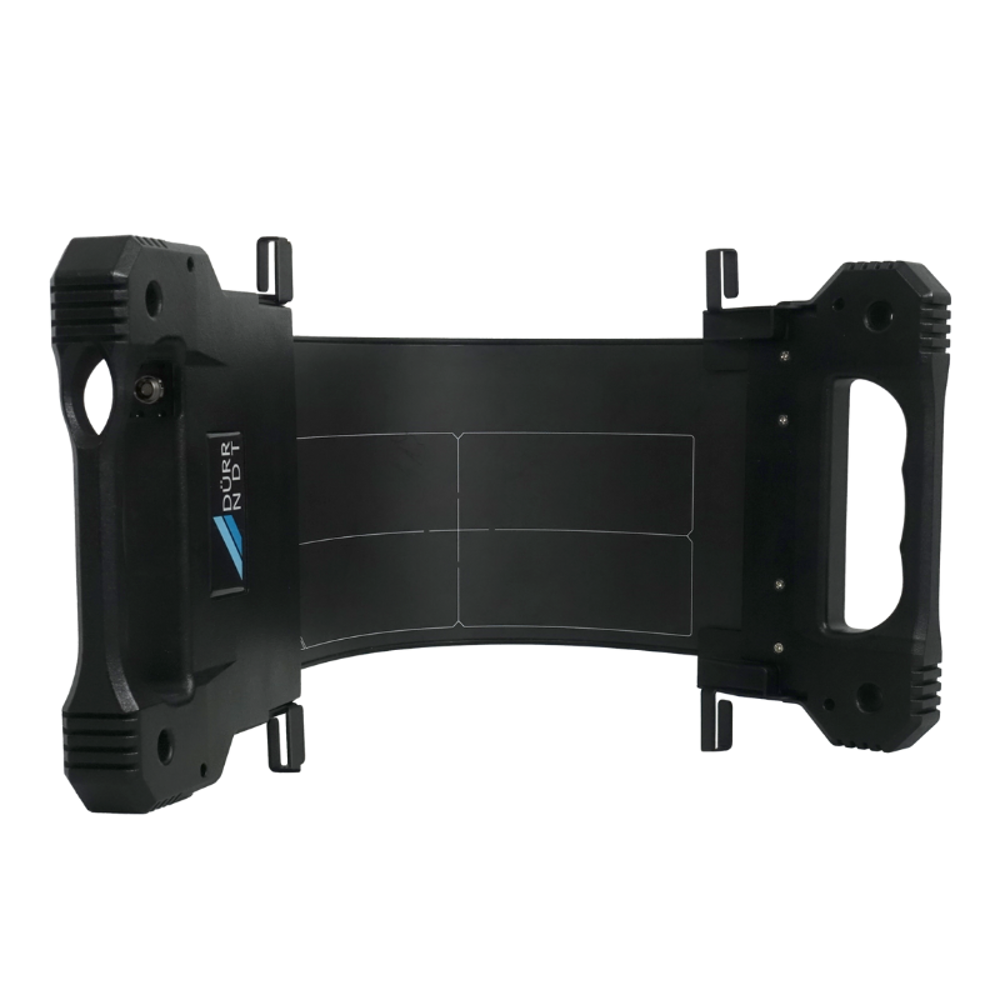

- Dijital Sinyal Dönüşümü: Malzemenin arkasındaki dijital düz panel detektör (FPD) üzerine düşen radyasyon miktarı, pikseller vasıtasıyla anlık olarak elektriksel sinyallere ve ardından gri seviyeli dijital görüntülere dönüştürülür.
- Yazılımsal Analiz: Gelişmiş NDT görüntüleme yazılımları, elde edilen dijital radyogramlar üzerinde kontrast ayarı, kenar belirleme (sharpening), yakınlaştırma (zoom) ve milimetrik boyutlandırma yapılmasına imkan tanıyarak en küçük süreksizliklerin bile operatör tarafından kolayca teşhis edilmesini sağlar.
Dijital Radyografi Sistemlerinin Konvansiyonel Filmli Yöntemlere Karşı Avantajları Nelerdir?
Endüstriyel dijital radyografinin geleneksel filmli muayene metotlarına kıyasla sunduğu metalurjik, operasyonel ve ekonomik avantajlar şunlardır:
- Ultra Hızlı Sonuç ve Gerçek Zamanlı Görüntüleme: Saatler süren film banyo, kurutma ve arşivleme süreçleri yerine, ışınlama bittiği an yüksek çözünürlüklü muayene görüntüsü ekranda belirir.
- Düşük Radyasyon Dozu ve İş Güvenliği: Dijital dedektörlerin yüksek kuantum verimliliği (DQE) sayesinde, geleneksel filmlere kıyasla çok daha düşük radyasyon dozajları ve kısa pozlama süreleri ile mükemmel görüntü kalitesi elde edilir; bu da saha iş güvenliğini artırır.
- Çevre Dostu Banyosuz Operasyon: Kimyasal geliştirici (developer) ve sabitleyici (fixer) kullanımı gerektirmediği için atık kimyasal yönetimi maliyetlerini sıfırlar ve çevreye zarar vermez.
- DICONDE Standartlarında Dijital Arşivleme ve Uzaktan Paylaşım: Muayene verileri uluslararası NDT standardı olan DICONDE formatında kaydedilir. Görüntüler kalitesini kaybetmeden dijital ağlar üzerinden dünyanın her yerine anlık olarak gönderilebilir, bulut tabanlı sistemlerde güvenle arşivlenebilir.
Dijital X-Ray ve Radyografi Sistemleri Hangi Sektörlerde Kullanılır?
Geniş et kalınlığı aralıklarında ve karmaşık geometrilerde hacimsel hataları görüntüleme kabiliyeti, dijital radyografiyi yüksek riskli endüstrilerin vazgeçilmez birincil test standardı haline getirmiştir:
- Petrol, Doğalgaz ve Boru Hatları: Cross-country boru hatlarının saha kaynak kontrolleri ve korozyon/erozyon takipleri,
- Havacılık ve Savunma Sanayii: Kritik türbin kanatları, kompozit sandviç gövde panelleri ve motor bileşenlerindeki mikro süreksizliklerin denetimi,
- Enerji ve Basınçlı Kaplar: Nükleer ve termik santral kazanları, yüksek basınçlı tanklar ve penstok kaynaklarının sızdırmazlık kontrolleri,
- Otomotiv ve Döküm Sektörü: Alüminyum enjeksiyon döküm bloklar, şasi elemanları ve jant imalatlarındaki iç gaz gözeneklerinin (porozite) ve çekme boşluklarının hat hızında taranması.
Endüstriyel Dijital Radyografi Sistemi Seçerken Nelere Dikkat Edilmelidir?
Tesisiniz veya projeleriniz için en uygun dijital radyografi konfigürasyonunu belirlerken şu teknik parametreler göz önünde bulundurulmalıdır:
- Dedektör Teknolojisi ve Piksel Aralığı (Pixel Pitch): Mikron düzeyindeki ince çatlakların tespiti için küçük piksel aralığına ve yüksek uzaysal çözünürlüğe (SRb) sahip dedektörler seçilmelidir.
- Taşınabilirlik ve Saha Şartlarına Dayanım: Arazi koşullarında veya boru hattı şantiyelerinde kullanılacak sistemlerin IP sınıfı yüksek, su geçirmez, toz korumalı ve batarya ömrü uzun taşınabilir (portable) modeller olması gerekir.
- Yazılım Altyapısı ve Uluslararası Norm Uyumluluğu: Kullanılan analiz yazılımının ASME Sec V, EN ISO 17636-2 ve ASTM standartlarına uygun otomatik hata boyutlandırma (SNR/CNR ölçümleri) algoritmalarına sahip olması muayene geçerliliği için zorunludur. Troy-Met, endüstriyel tesislerinizin dijital dönüşüm süreçlerine ve zorlu kalite regülasyonlarına tam uyumlu dijital radyografi sistemlerini, mühendislik danışmanlığı ve güçlü teknik servis desteği ile sektöre sunmaktadır.
