Öngerme Kanallı Boru Köprüdeki Boşlukların Tespiti Üzerine Uygulama Çalışması

18 Ara 2024

Uygulamaya Genel Bakış

Teknikerlerin boru şeklindeki bir köprünün modifikasyonu için yapısal bir yeniden değerlendirme yapması gerekiyordu.Öngerme kanallarındaki boşlukları tespit etmek için Pundit PD8050 ultrasonik görüntüleme sistemi kullanıldı.Ekip, sınırlı bir numuneden bazı boşlukları ve yapısal riskleri başarıyla tespit etti.

Karşılaşılabilecek Zorluklar

1980'lerden kalma 150 m açıklığa sahip boru şeklindeki bir köprünün modifikasyonu için yapısal bir yeniden değerlendirme gerçekleştirmek amacıyla öngerme durumunun haritalanması gerekmiştir. Öngerme sistemi, daha sonra enjeksiyon harcı ile doldurulan perçinlenmiş öngerme çeliğine (teller) sahip kanallardan oluşmaktadır.

Değerlendirme yapan yapı mühendisi, teorik bir ön germe çalışmasına dayanarak kanaldaki hangi kabloların riskli olduğunu ve incelenmesi gerektiğini belirlemiştir. Bu uygulama çalışması, ultrasonik darbe eko teknolojisi kullanılarak öngerme kanallarındaki boşlukların ve kötü doldurulmuş kısımların tespit edilmesine odaklanmaktadır.

Uygulama Çözümü

Ultrasonik darbe ekosu, boşlukları ve diğer kusurları tahribatsız bir şekilde tespit etmek için beton yapıların tek taraflı ölçümlerini yapmak için uygun bir ölçüm tekniğidir.

Pundit PD8050 ultrasonik görüntüleme sistemi, hem ileten hem de alan çoklu transdüserler içerir. Beton yüzeyinden ultrasonik darbeler kesite gönderilir ve geri dönen yankılar kaydedilir.

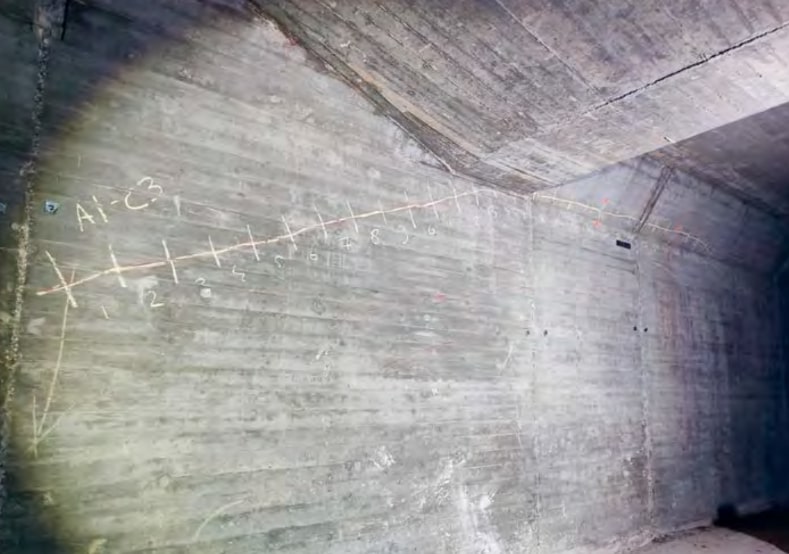

Denetimi yapıcak kişi, ultrasonik cihazı öngerme kanalının uzunluğu boyunca beton yüzeyine sabit bir ara konumda tekrar tekrar bastırır. Daha sonra tüm bireysel ölçüm noktaları yazılım tarafından otomatik olarak bir araya getirilerek bir çizgi taraması oluşturulur.

PD8050 ile yapılan ultrasonik testler, ekibin nispeten küçük boşlukların haritasını çıkarmasını sağlar. Genel olarak, eğer boşluk bulunamıyorsa, muhtemelen yapısal bileşenin işleyişini önemli ölçüde etkilemeyecek kadar küçük olduğunu söyleyebiliriz.

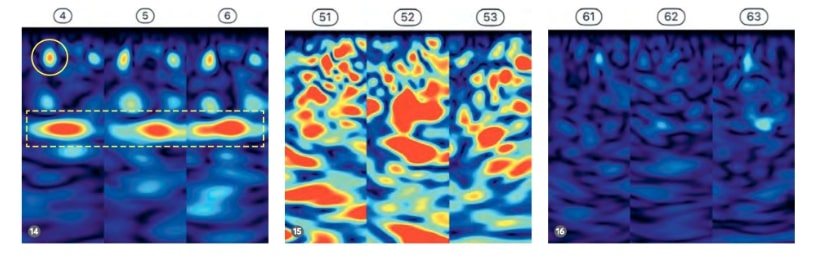

Ölçümlerden genellikle aşağıdaki Şekillerde gösterilen sonuçlardan biri çıkar. Bunlar ölçümlerin yorumlanması için temel oluşturur.

                                 Pundit PD8050'nin örnek ölçüm sonuçları

Bulgular

Ultrasonik ölçümler, öngerme kanallarında boşlukların varlığına dair çeşitli işaretler göstermiştir. Yürütülen araştırma sınırlı bir örnekleme dayanmaktadır ve tüm öngerme kanallarının %1'inden daha azı incelenmiştir.

Bu çok sınırlı örneğe dayanarak bile bazı boşluklar ve yapısal riskler tespit edilmiştir. İlk sonuçlar şu anda yapısal değerlendirmeye dahil edilmektedir. Daha sonra hangi takip adımlarının gerekli olduğuna karar verilecektir.

Uygulama Sonucu

Ultrasonik test şu anda öngerme kanallarındaki boşlukların hızlı ve doğru bir şekilde tespit edilmesi için tek pratik yöntem olarak görülmektedir.

Araştırma, enjeksiyon harçlı kanallarda ardgermeli öngerme bulunan beton yapıların korunması için sadece görsel incelemelerin yapılmasının yetersiz olduğunu göstermektedir. Örneğin, bir köprü yüzeyde kusursuz görünebilir, ancak derinin altında, nesnenin kalitesi ve kalan ömrü üzerinde önemli bir etkiye sahip olabilecek hasar mevcuttur.

Muayeneye yeterli dikkat gösterilerek ve doğru inceleme yöntemleri kullanılarak, hoş olmayan sürprizlerden kaçınılabilir. Pundit PD8050 ile yapılan ultrasonik test, öngerme çeliğinde korozyon gelişimi için büyük bir risk olan bu boşlukların tespit edilmesinde bir çözüm sağlayabilir.
