Kompozit Malzeme Muayenesi Nedir ve NDT Süreçlerindeki Önemi Nelerdir?

Kompozit malzemeler; karbon fiber takviyeli polimerler (CFRP), cam fiber takviyeli yapılar (GFRP), sandviç paneller ve petek (honeycomb) yapılar gibi iki veya daha fazla heterojen bileşenin bir araya getirilmesiyle oluşturulan ileri teknoloji mühendislik malzemeleridir. Hafiflikleri, yüksek mukavemetleri ve korozyon dirençleri sayesinde havacılık, savunma, rüzgar enerjisi, otomotiv ve denizcilik sektörlerinde kritik yapısal elemanlar olarak kullanılırlar. Ancak kompozitlerin anizotropik (yöne bağlı) ve homojen olmayan iç yapıları, geleneksel tahribatsız muayene (NDT) yöntemleriyle denetlenmelerini zorlaştırır. Kompozit test cihazları, bu karmaşık malzemelerin üretim esnasında veya servis ömürleri boyunca yapısal bütünlüklerini ve kalitelerini doğrulamak için geliştirilmiş özel akustik, elektromanyetik ve mekanik muayene sistemleridir.

Kompozit Yapılarda En Sık Karşılaşılan Kusurlar Nelerdir?

Kompozit imalatında veya işletme sırasında (kuş çarpması, taş sekmesi veya mekanik zorlanmalar nedeniyle) malzemenin dış yüzeyinde hiçbir belirti göstermeyen ancak iç yapıda katastrofik kırılmalara yol açabilecek süreksizlikler meydana gelebilir. Kompozit test cihazlarının tespit etmek üzere optimize edildiği temel kusurlar şunlardır:

• Delaminasyon (Katman Ayrılması): Kompozit katmanlarını birbirine bağlayan reçine matrisinin ayrılması sonucu oluşan ve mukavemeti radikal şekilde düşüren en kritik hata türüdür.
• Disbond / Unbond (Yapışma Hataları): Sandviç yapılarda skin (dış yüzey) ile core (iç petek yapı) arasındaki veya iki farklı kompozit bileşenin yapışma arayüzündeki yapıştırıcı noksanlıklarıdır.
• Porozite ve Boşluklar: İmalat esnasındaki kürlenme sürecinde reçine içinde hapsolan mikro gaz gözenekleridir.
• Darbe Hasarları (BVID): Dış yüzeyde çıplak gözle neredeyse hiç fark edilmeyen (Barely Visible Impact Damage) ancak iç katmanlarda geniş bir alana yayılan ezilme ve kırılma hatalarıdır.
• Su Sızması (Water Ingress): Özellikle havacılık sektöründe, bal peteği (honeycomb) yapıların içine sızan ve donma-çözünme döngüleriyle yapıyı patlatan sıvı birikmeleridir.
• Kompozit Test Cihazlarında Kullanılan İleri Teknoloji Yöntemleri Nelerdir?

Ultrasonik Matris Dizilimli (Matrix Array) Kameralar

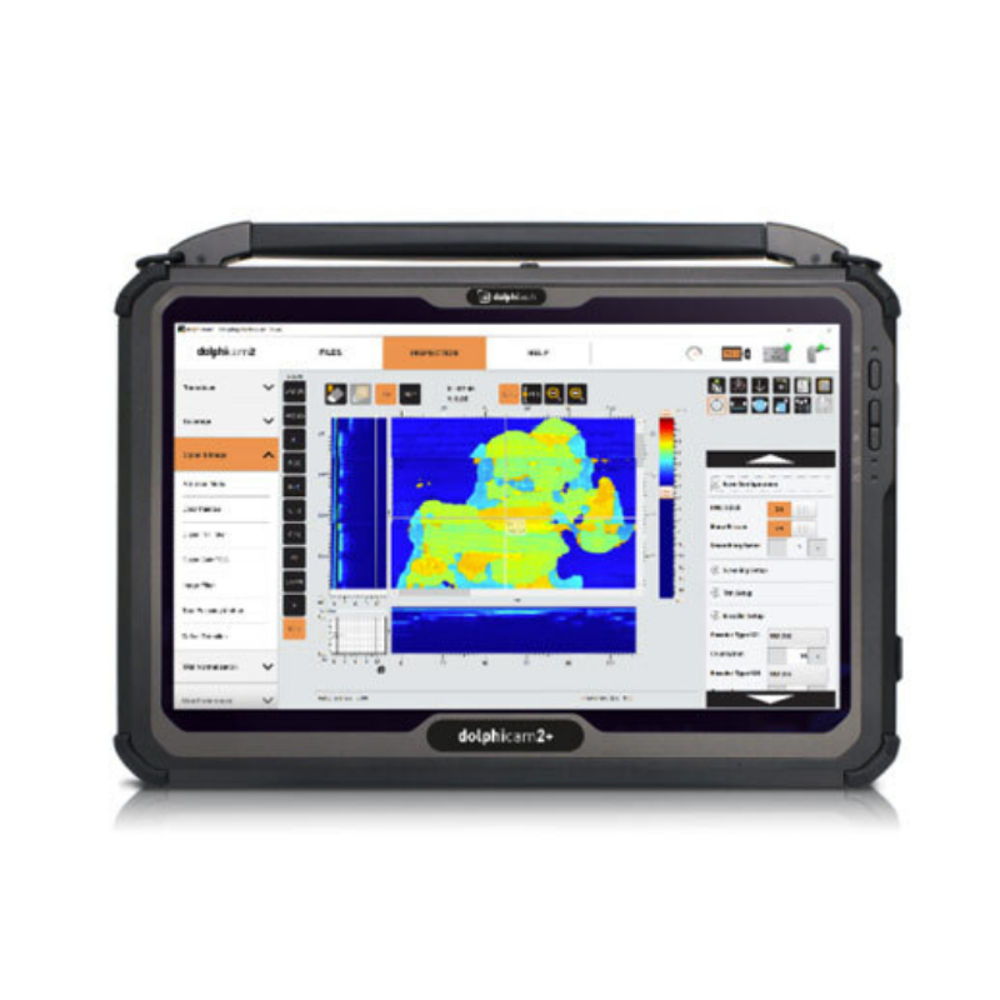

Dolphitech gibi ileri teknoloji üreticileri tarafından geliştirilen matris dizilimli ultrasonik kameralar, kompozit muayenesinde devrim yaratmıştır. Probu yüzeyde kaydırmaya gerek kalmadan, temas ettiği alandaki binlerce piezoelektrik element vasıtasıyla malzemenin iç yapısını anlık olarak yüksek çözünürlüklü 2D/3D korozyon ve hasar haritalarına (C-Scan) dönüştürür. Karbon fiber yapılardaki delaminasyonları ve darbe hasarlarını bir kamera netliğinde görselleştirir.

Hava Kuplantlı (Air-Coupled) Ultrasonik Sistemler

Su veya test jeli (kuplant) kullanımının kesinlikle yasak olduğu veya yüksek ses sönümlenmesi nedeniyle standart ultrasonik dalgaların ilerleyemediği yoğun kompozit yapılarda Hava Kuplantlı Ultrasonik sistemler kullanılır. Ses dalgası malzemeye hava kanalıyla iletilir ve karşılıklı (through-transmission) problar vasıtasıyla petek yapılardaki disbond hataları veya gözeneklilik oranları temassız bir şekilde yüksek hızda taranır.

Bağ (Bond) Test Cihazları

Çok katmanlı metal-metal, metal-kompozit veya kompozit-kompozit yapılardaki yapışma kalitesini ölçmek için geliştirilmiş çok fonksiyonlu cihazlardır. Rezonans (Resonance), Pitch-Catch (Gönder-Yakala) ve Mekanik Tıklama (MIP - Mechanical Impedance Analysis) tekniklerini tek bir gövdede barındırarak helikopter kanatları, uçak gövdeleri ve rüzgar türbini pallerindeki disbond ve katman ayrışmalarını frekans analizleriyle tespit ederler.

Havacılık ve Enerji Sektörlerinde Kompozit Testlerinin Sağladığı Avantajlar Nelerdir?

İleri düzey kompozit test cihazlarının kalite kontrol süreçlerine entegre edilmesi, operasyonel ve yapısal güvenlik açısından şu kritik avantajları sunar:

• Yüksek Hata Yakalama Olasılığı (POD): Çok katmanlı anizotropik yapılarda dahi mikro düzeydeki delaminasyon ve yapışma kusurlarını gözden kaçırmadan verileştirir.
• Hızlı ve Mekanizesiz Tarama kabiliyeti: Matris sensör teknolojileri sayesinde büyük gövde panelleri veya rüzgar türbini kanatları sahada mekanik tarayıcılara ihtiyaç duyulmadan çok hızlı bir şekilde taranabilir.
• Uluslararası Havacılık Standartlarına Uyum: Yapılan testlerin NADCAP, Airbus, Boeing ve ASTM normlarına tam uyumlu olarak gerçekleştirilmesini ve dijital olarak raporlanmasını sağlar. Troy-Met, kompozit malzemelerin tahribatsız muayenesinde dünya lideri cihaz portföyü ve uzman mühendislik kadrosu ile sektöre özel anahtar teslim NDT çözümleri sunmaktadır.
