MT Cihazları

Manyetik Partikül Testi (MT) Cihazları Nedir ve Endüstriyel Önemi Nelerdir?

Manyetik Partikül Testi (Magnetic Particle Testing - MT) cihazları; ferromanyetik (mıknatıslanabilen çelik, demir, nikel, kobalt) malzemelerin yüzeyinde ve yüzeyin hemen altındaki (yaklaşık 1-2 mm derinliğe kadar) çatlak, katlanma, gözenek ve nüfuziyetsizlik gibi hacimsel süreksizlikleri yüksek hassasiyetle tespit etmek amacıyla kullanılan tahribatsız muayene (NDT) donanımlarıdır. Endüstriyel imalat, kaynaklı birleşimler, dövme ve döküm hatlarında malzemenin yapısal bütünlüğünü doğrulamak amacıyla kullanılan bu cihazlar, parça geometrisine zarar vermeden en kararlı hata yakalama olasılığını (POD) sunar. Dinamik yük altında çalışan kritik bileşenlerdeki mikro yüzey çatlakları zamanında tespit edilmediğinde katastrofik kırılmalara yol açabileceğinden, MT cihazları yüksek riskli sanayi kollarında birincil kalite kontrol standardı olarak kabul edilir.

Teknolojilerine ve Kullanım Alanlarına Göre Manyetik Partikül Test Cihazları

Manyetik partikül muayenesi, saha şantiyelerinden hat içi seri üretim tesislerine kadar çok geniş bir spektrumda yürütülür. Bu gereksinimleri karşılamak amacıyla geliştirilen temel MT cihaz konfigürasyonları şunlardır:

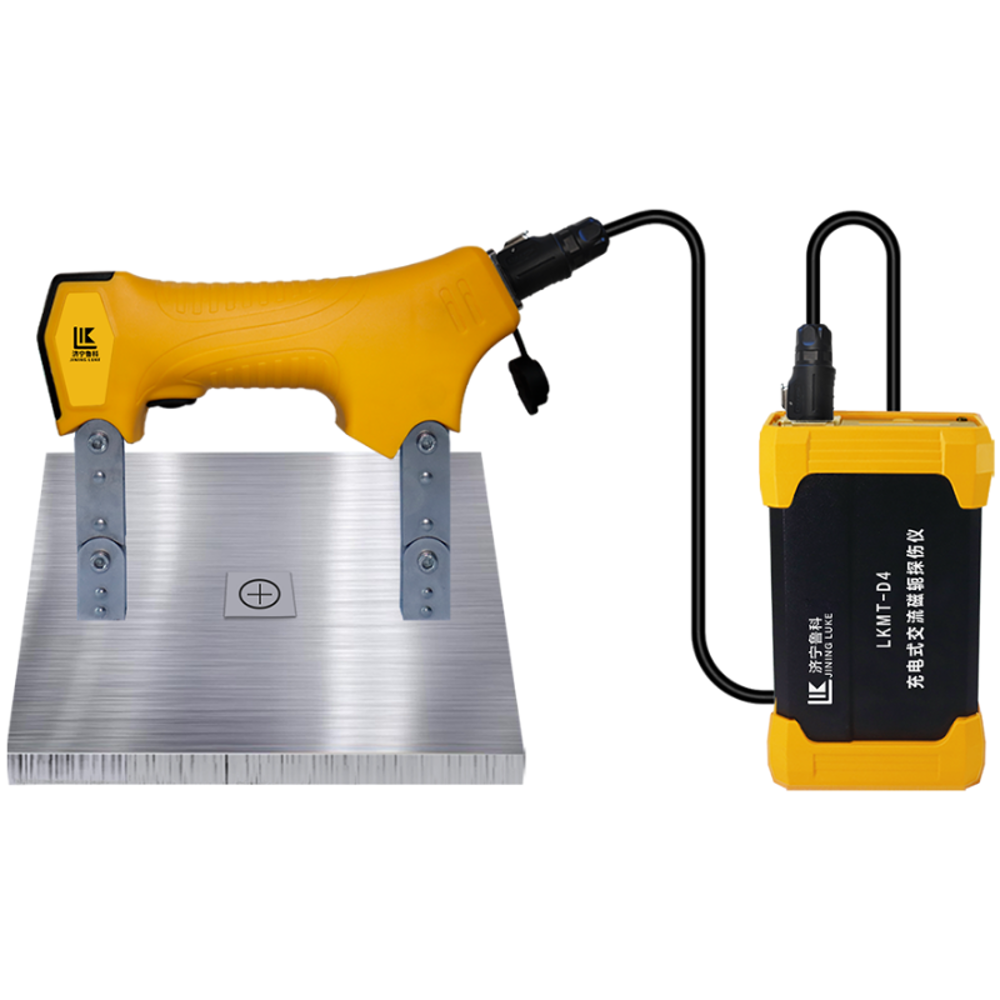

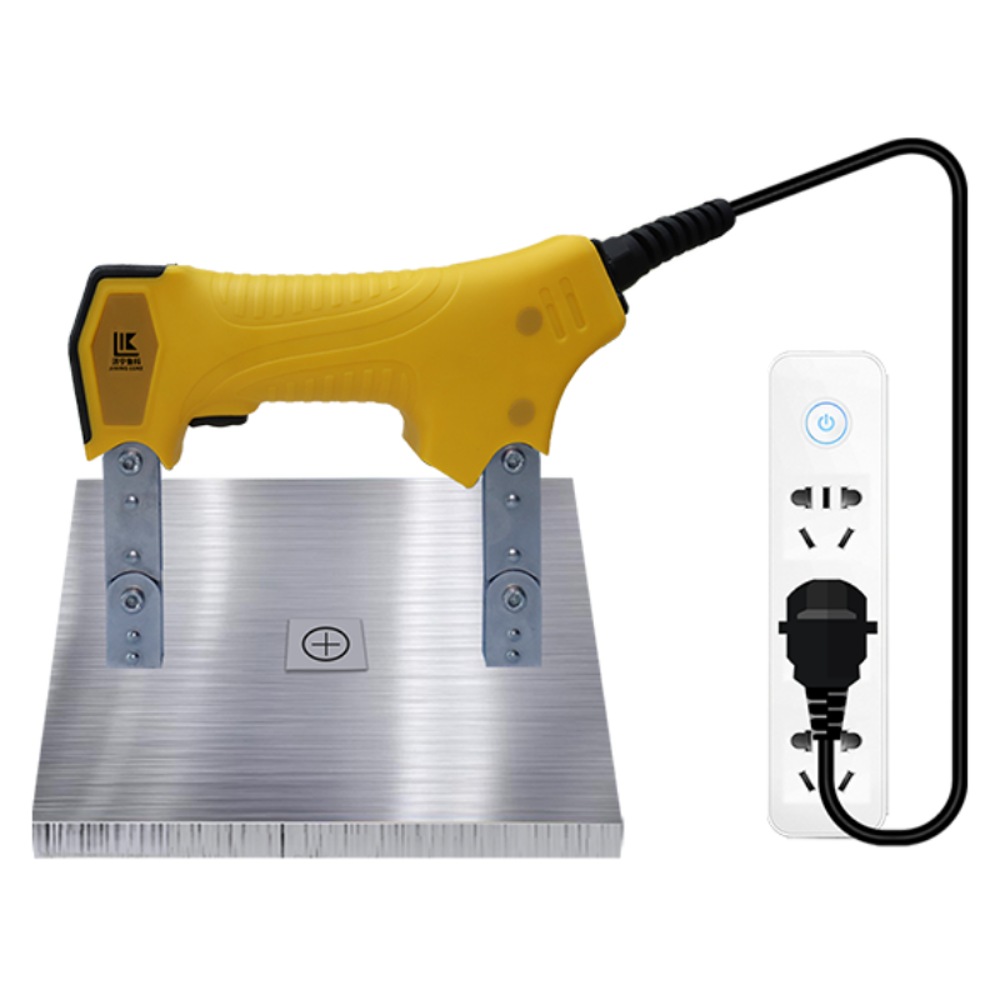

1. Taşınabilir Elektromanyetik Yoke Cihazları

Saha radyografisi, çelik konstrüksiyon montajları ve boru hattı kaynak kontrolleri gibi mobilize operasyonlar için tasarlanmış el tipi elektromanyetik cihazlardır.

• Esnek ve Mafsallı Ayak Mimarisi: Karmaşık kaynak dikişlerine ve farklı parça geometrilerine kolayca adapte olur.
• AC / DC Çalışma Seçenekleri: Yüzey ve yüzey altı taramalarında operatöre esnek manyetizasyon imkanı tanır. lightweight (hafif) tasarımları sayesinde operatörün fiziksel iş yükünü minimize eder.

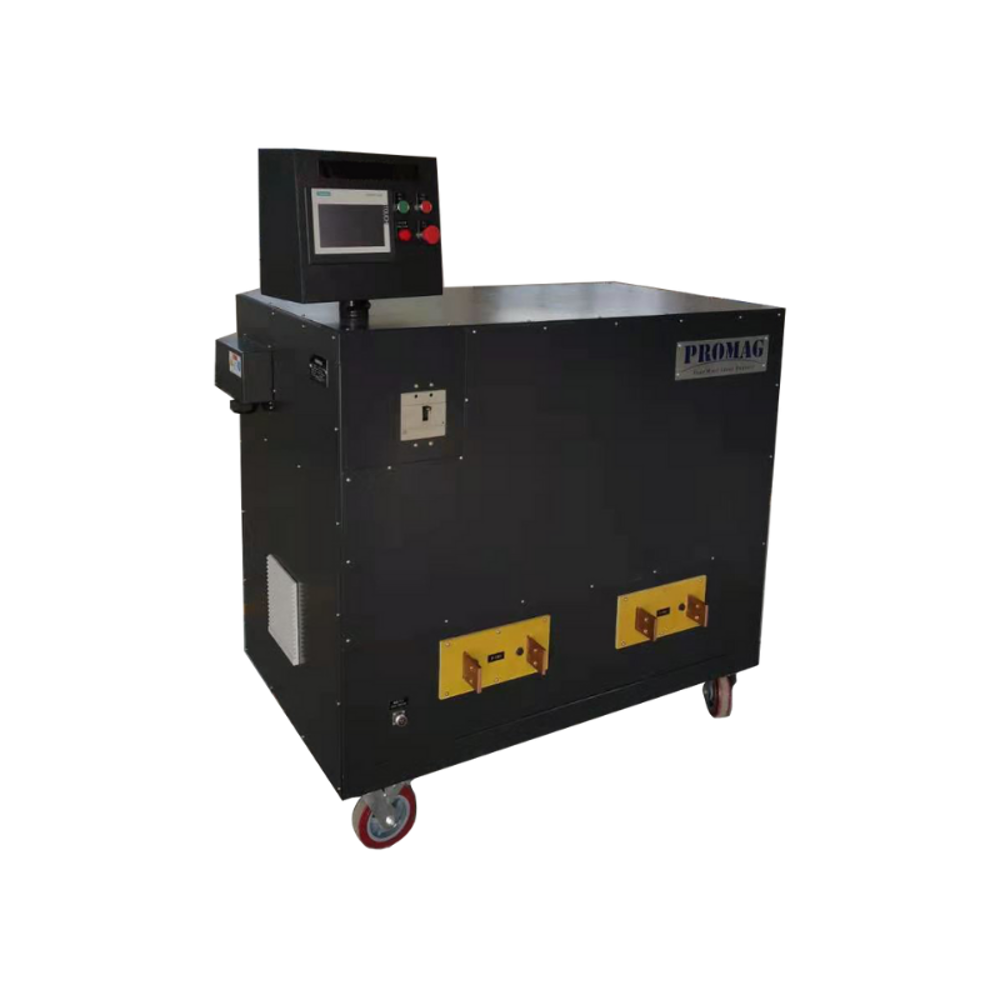

2. Mobil Akım Jeneratörleri (Power Packs)

Büyük ölçekli döküm blokları, devasa şaftlar, dövme miller veya yüksek et kalınlığına sahip tank kaynakları gibi Yoke cihazlarının manyetik alan gücünün yetersiz kaldığı kütlesel parçalar için geliştirilmiş yüksek akım (Amper) üreten mobil güç üniteleridir.

• Prodlama ve Kablo Sarma Teknikleri: Malzemeye doğrudan temas eden bakır prodlar vasıtasıyla veya parçanın etrafına sarılan esnek yüksek akım kabloları ile güçlü dairesel/doğrusal manyetik alanlar yaratır.
• Hassas Akım Ayarı: Dijital kontrol panelleri sayesinde akım şiddeti kademesiz olarak ayarlanabilir ve otomatik demanyetizasyon (mıknatıslık giderme) işlemlerini başarıyla yürütür.

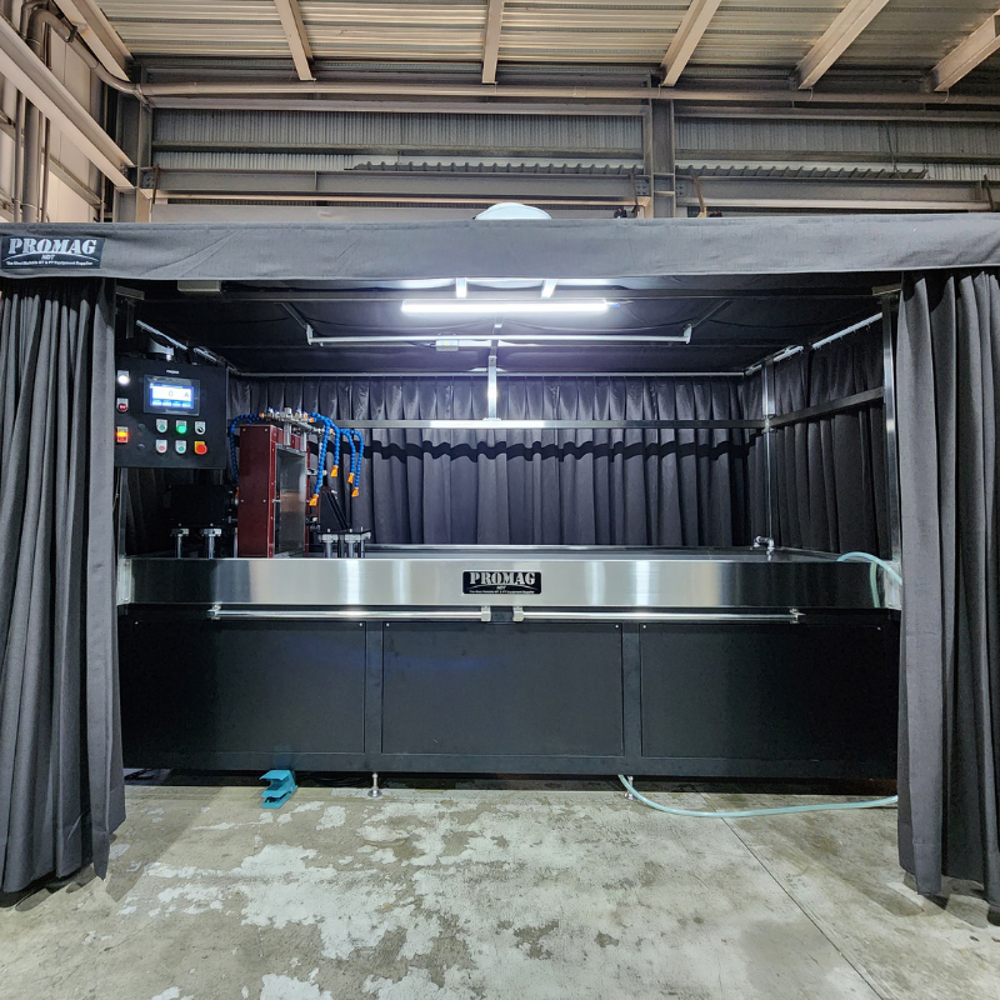

3. Sabit Manyetik Muayene Tezgahları (Bench Units)

Automotive, havacılık ve seri üretim dökümhanelerinde, yüksek hacimli küçük ve orta ölçekli parçaların hat hızında ve %100 kontrol edilmesi amacıyla tasarlanmış entegre istasyonlardır.

• Çok Yönlü Eşzamanlı Manyetizasyon: Parçayı aynı anda hem başlar arası (headstock) akım geçişiyle dairesel, hem de harici bobin (coil) vasıtasıyla doğrusal olarak mıknatıslayabilir. Bu sayede her yöndeki çatlaklar tek bir çevrimde yakalanır.

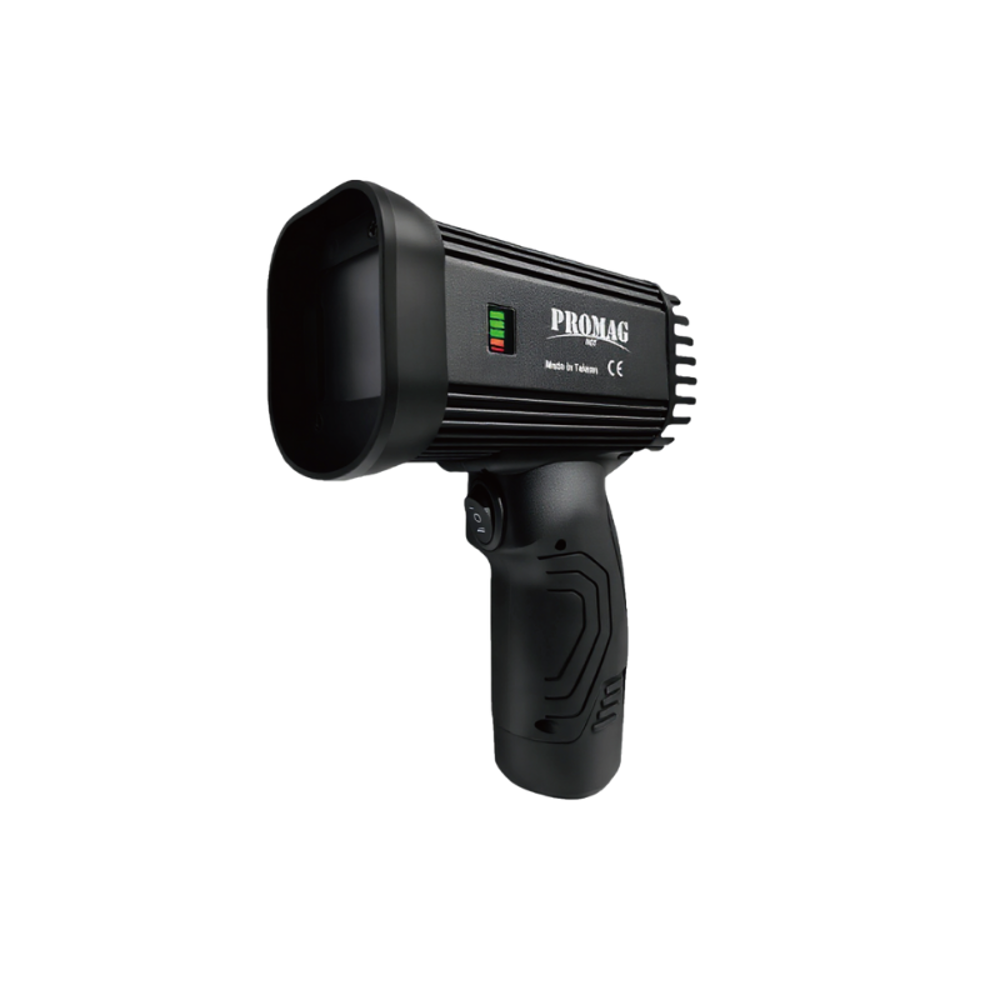

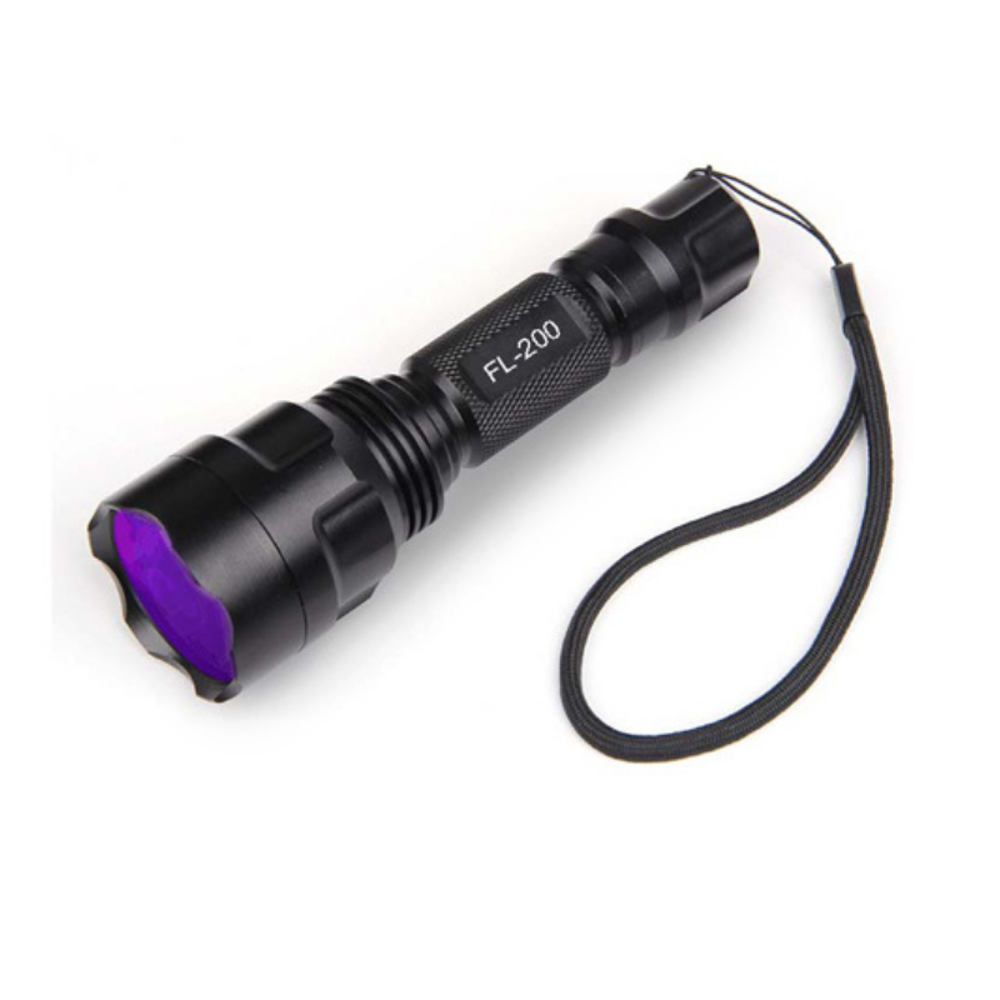

• Karanlık Kabin ve UV Entegrasyonu: Florışıl manyetik süspansiyon püskürtme sistemleri ve dahili yüksek güçlü UV-A lambaları ile operatörün hatasız görsel analiz yapmasını sağlayan ergonomik bir çalışma ortamı sunar.

AC ve DC Manyetizasyon Tekniklerinin Metalurjik Farkları Nelerdir?

Manyetik partikül cihazları, beslendikleri elektrik akımının türüne göre malzemenin farklı derinliklerine nüfuz eden manyetik alanlar üretir:

• Alternatif Akım (AC) Manyetizasyonu: AC akımı, malzemenin sadece en dış yüzey katmanlarında yoğunlaşan bir manyetik alan çizgisi üretir (Deri Etkisi - Skin Effect). Bu nedenle, özellikle yüzeye açık en ince yorulma çatlaklarının, taşlama kılcallarının ve kaynak yanma oluklarının tespitinde maksimum uzaysal çözünürlük ve hassasiyet sağlar.
• Doğru Akım / Doğrultulmuş Akım (DC / HWDC / FWDC): Doğru akım modları, manyetik alan çizgilerinin malzemenin derinliklerine (yüzey altına) nüfuz etmesini sağlar. Bu sayede yüzeyin 1-2 mm altında kalan, dışarıdan gözle görülmeyen döküm boşlukları, cüruf inklüzyonları ve alt katman kaynak hataları yüksek kontrastla yakalanır.

Manyetik Partikül Cihazlarının Endüstriyel Avantajları ve Sektörleri

Sıfır hata toleransı ile üretim ve montaj gerçekleştiren lokomotif sanayi kolları, MT cihazlarının birincil uygulama sahalarıdır:

• Havacılık ve Savunma: İniş takımları, motor bağlantı elemanları, dövme şaftlar ve kritik türbin bileşenlerinin mikro çatlak kontrolleri,
• Petrol, Doğalgaz ve Boru Hatları: Cross-country boru hatlarının saha kaynak dikişleri, basınçlı kaplar, vana gövdeleri ve depolama tanklarının periyodik bakım muayeneleri,
• Otomotiv ve Döküm: Krank milleri, biyel kolları, akslar ve dökme demir (sfero/pik) motor bloklarının hat hızında otomatik süreksizlik analizleri.

Mühendislik standartlarına tam uyumlu bir MT muayenesi için kullanılan cihazların ASME Section V, EN ISO 9934 ve ASTM normlarındaki kaldırma gücü (lifting power) ve akım kararlılığı kriterlerini %100 karşılaması yasal bir zorunluluktur. Troy-Met, endüstriyel tesislerinizin yüzey ve yüzey altı kalite kontrol süreçlerine özel, uluslararası NDT regülasyonlarına tam uyumlu el tipi AC-DC Yoke cihazlarını, mobil güç paketlerini ve sabit muayene tezgahı çözümlerini profesyonel teknik destek, kalibrasyon ve uzman mühendislik altyapısıyla sektöre sunmaktadır.
